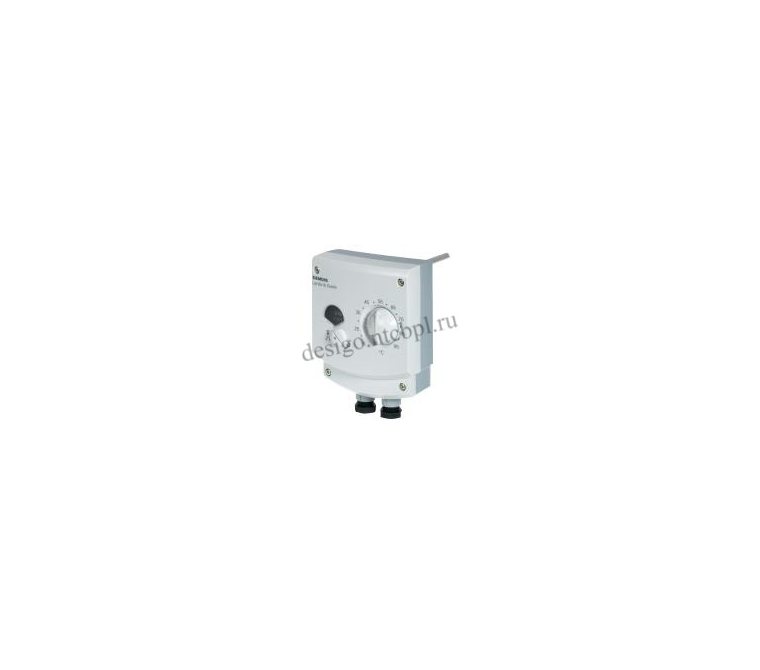

Комбинация управляющего термостата (TR) и защитного термостата (STB).
Внешняя шкала (TR), внутренняя шкала (STB), 2 перекидных контакта, предохраняющий капилляр, STB с компенсированием окружающей температуры. Погружной и монтируемый на стене термостат.
Цифровые выходы TR:
Перекидной контакт: без потенциала, 1 -полюсный
Соединение контакта 1-2: AC 24...250 V, 10(2.5) A
Соединение контакта 1-3: AC 24...250 V, 6(2.5) A
Цифровые выходы STB:
Перекидной контакт: без потенциала, 1 -полюсный
Соединение контакта 11-12: AC 24...250 V, 10(2.5) A
Соединение контакта 11 -13: AC 24...250 V, 0.5 A
| Глубина погружения | 100 мм |
| Защитная гильза | PN 10, 100 мм, G ?" LW7 |
| Чувствительный элемент | Жидкостной расширяющийся датчик |
| Длина капилляра | 700 мм |
| Точка отключения | 90...110 °C |
| Температура настройки | Мин. 15 K ниже точки отключения |
| Диапазон установок | (TR) 15...95 °C |
| Дифференциал | TR: 6 K |
| Цифровой выход | 24...250 В перем.тока |
| Цифровой выход, коммутируемый ток |
TR: Контакт 1-2 0.1...10 (2.5) A Контакт 1-3 0.1...6 (2.5) A STB:
Контакт 11-12 0.1...10 (2.5) A Контакт 11-13 макс. 0.5 A |
| Категория защиты | IP43 |
| Размеры (Ш х В х Г) | 102 x 131 x 64 мм |
