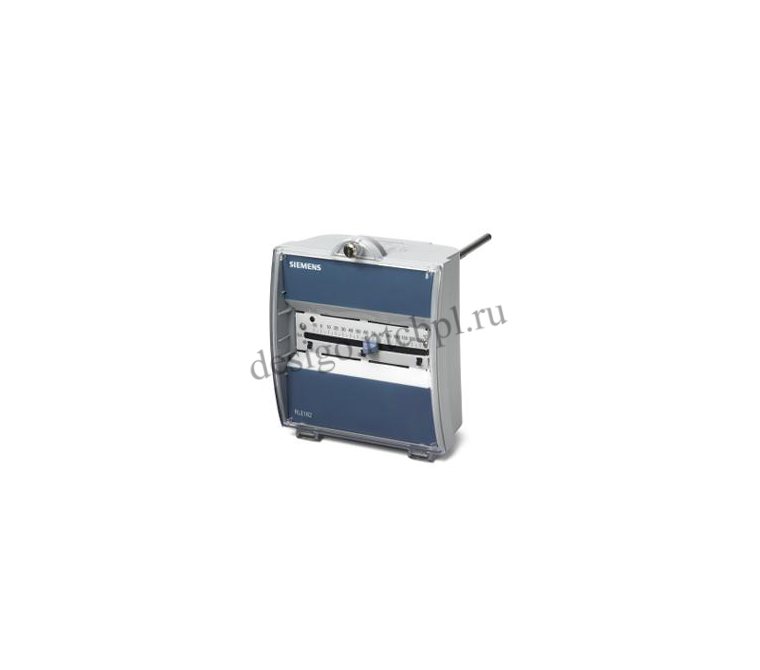

Компактный электронный контроллер, совмещенный с погружным датчиком температуры и задатчиком уставки. Монтируется непосредственно на установку. Требует только прокладки проводов питания и к выходу контроллера. Поставляется с защитной гильзой.
Применение:
Контроллер температуры с 3-позиционным сигналом управления и вспомогательным реле.
RLE132 предназначен для управления следующими системами:
- Поддержание температуры горячего водоснабжения;
- Поддержание температуры подающей магистрали;
- Температура для калориферов или теплообменников.
Функции:
Уставка нормальной и пониженной температуры
Переключение уставки через внешний контакт
Компенсация по температуре наружного воздуха
Дополнительный цифровой выход от загрузки системы
Подключение удаленного корректировщика уставки
Минимальное ограничение обратной температуры котла
Ограничение температуры обратной магистрали
PI регулирование (выбор настроек)
Опциональная функция «Легионеллы»
Сервисный режим с индикацией
Уставка нормальной и пониженной температуры
Переключение уставки через внешний контакт
Компенсация по температуре наружного воздуха
Дополнительный цифровой выход от загрузки системы
Подключение удаленного корректировщика уставки
Минимальное ограничение обратной температуры котла
Ограничение температуры обратной магистрали
PI регулирование (выбор настроек)
Опциональная функция «Легионеллы»
Сервисный режим с индикацией
| Рабочее напряжение | AC 230 V+10/-15% |
| Частота | 50/60 Hz |
| Потребляемая мощность | 4VA |
| Цифровые выходы | 3-поз. сигнал управления: Сухой контакт, AC 24… 230 V‚ max. 2 A |
| Релейный выход | Сухой контакт, AC 24… 250 V‚ max. 2 A |
| Диапазон настроек уставки | 0…130°C |
| Диапазон корректировки | 0…50 K |
| Глубина погружения | 150 mm |
| Номинальное давление | PN 10 |
| Степень защиты | IP 42 |
| Габариты (Ш х В х Г) | 125 х 152 х 78 (252) mm |
Принадлежности для RLE132
- Корректировщик уставки пассивный
- Датчик наружной температуры LG-Ni 1000
- Сервисная программа, опционально
- Корректировщик уставки пассивный
- Датчик наружной температуры LG-Ni 1000
- Сервисная программа, опционально
