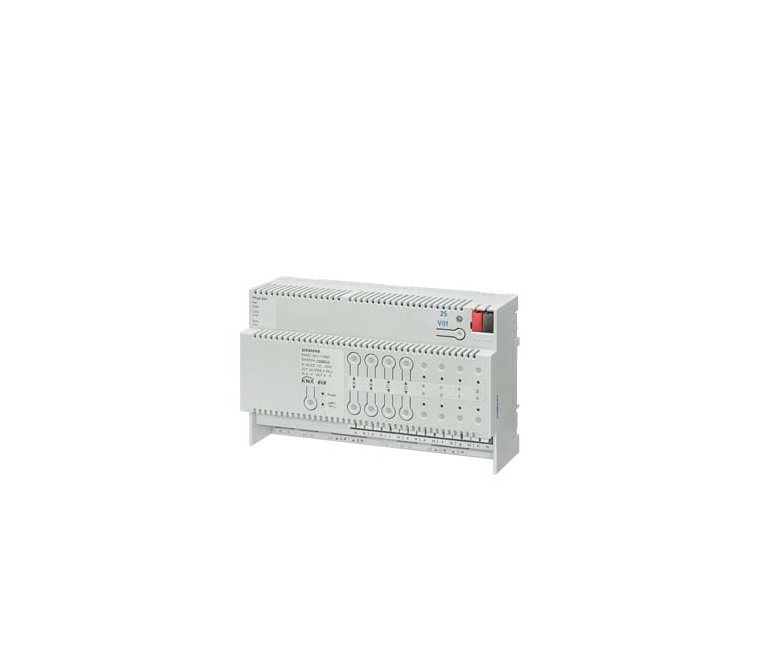

Модуль управления N 501, для жалюзи, комбинированный актуатор жалюзи/двоичный вход, выходы 4х230V AC 6A, 8 безпотенциальных входов, на DIN-рейку, 4 ТЕ
- 8 входов для сигналов с напряжением AC/DC 12...230 В
- 8 релейных выходов сблокированных попарно для управления 4 × AC 230V приводами штор
- Напряжение AC 230 В
- Ток 6 A, p.f. = 1
- Встроенный источник питания
- Устройство работает даже при отключении шины
- По умолчанию сигналы на входах передаются на выходы напрямую
- Зелёный светодиод для индикации готовности к работе
- Переключение между ручным и автоматическим режимом
- Жёлтый светодиод для индикации ручного режима
- Клавиша для ручного управления каждым каналом
- Светодиод для индикации статуса каждого канала
- В ETS выбираются функции:
- Статус канала, отправка дискретного значения
- Переключение по переднему фронту
- Диммирование и управление жалюзи одной клавишей
- 1-/8-битное управление сценами
- 8-/16-битное значение
- 16-битное значение
- Для каждой пары входов:
- Прямое воздействие на выходы
- Диммирование с стоповой телеграммой или циклическая отправка
- Управление жалюзи 2 клавишами
- Блокировка каждого входа при помощи соответствующего объекта
- Отправка значений на входах по изменению
- Циклическая отправка значений на входах
- Конфигурация каналов отдельно или группой
- Объекты коммуникации для каждого из каналов для перевода жалюзи в определённое положение
- Объекты связи для передачи значений в %
- Автоматическое открытие жалюзи, интегрированное 1-битное управление сценами
- До 8 сцен на каждый канал
- Дополнительный объект "солнце" для функции отслеживания положения солнца
- Приоритет ручного управления
- Централизованное управление при работе функции защиты от солнечных лучей
- Перевод жалюзи в аварийное положение при появлении соответствующей тревоги
- Блокировка жалюзи для сервисных функций
- Статус каждого канала
- Дополнительные объекты для мониторинга крайних положений
- Встроенный шинный соединитель
- Подключение к шине при помощи клеммы или к шине данных
- Монтаж на стандартную DIN-рейку TH35 EN 60715
Технические данные
|
Rated voltage |
AC 230 V |
|
Rated current |
6 A |
|
Number of channels |
4 |
|
Number of inputs potentialfree |
8 |
|
Ширина в единицах DIN |
8 единиц |
